一、整车说明

1.整车概述

该车主要功能及技术要求：东风途逸救险车，该车是集供电、排水，综合型抢险救援车，具备应急发电，快速排水，等多种功能，能够一次性解决积水抽排，灾害抢险，确保城乡洼地，交通轨道，住宅建筑不同险情处理，有效提升城乡防洪排涝能力、各设备件为全系知名品牌、符合**工业标准。

该车采用一体式全封闭车厢结构，厢体采用国际碳钢钢材，静音耐高温设计，整车轻量化设计，厢体内部配有货架，货架采用模块式框架结构，充分利用各处空间。

工器具可分区存放，综合考虑各类工器具的外形、重量、功能等特征，外形与重量大的工器具放置于低位，功能相近的工器具集中放置。

工器具可设多种防护装置，如挡块、孔座、绑带、胶垫等，以防滑、防跳、防撞、减震等。工器具存放位置均设醒目标识，便于各种工器具使用后即时归位。车厢内外设置多种照明装置，以便于工器具存取与施工现场照明。

车辆配带50KW的发电机组，为本车工器具或外部需要提供电力外供接口。

舱内可选装设置发电机组，焊机.切割机.空气压缩机等应急抢修**，适应于全天候的野外露天作业，具有整体性能稳定可靠、一体操作轻便实用、用途广泛性价比高等特点。能很好的满足户外作业和城市防汛、农业抗旱、市政工程和应东风途逸救险车，该车是集供电、排水、综合型抢险救援车，具备应急发电，快速排水，等多种功能，能够一次性解决积水抽排，灾害抢险，确保城乡洼地，交通轨道，住宅建筑不同险情处理，有效提升城乡防洪排涝能力、各设备件为全系知名品牌、符合**工业标准。本车搭载东风途逸双排驾驶室，配备遥控钥匙。主座椅、副座均带有前后调节；靠背调节功能。3000mm轴距，全柴Q23-95E60（95马力），5档变速箱，6.00R15钢丝胎【后双轮】，前后桥1.5/3。油刹,标配动力转向，前盘制动，中控门锁，电动门窗，定速巡航，蓝牙电话，LED日间行车灯，ABS，空调，预留取力器窗口。该车型适应于全气候条件，城市及城乡全域工况情况下的抢险作业。

发电机组选用国内外知名品牌：康明斯，功率：50KW，额定频率：50Hz，额电压：400V/230V

适应于全天候的野外露天作业，具有整体性能稳定可靠、一体操作轻便实用、用途广泛性价比高等特点。能很好的满足户外作业和城市防汛、农业抗旱、市政工程和应急排水的需要。

2.汽车底盘说明

2.1.基本参数

EQ1040D16DC载货汽车底盘

2.2底盘性能

本车全柴柴油发动机，国六排放标准，**动力组合，强劲可靠，轮胎使用钢丝胎，带防抱死系统。与国内同类车型比较，该底盘具有马力大、使用寿命长、动力输出稳定、舒适、安全、等综合优势。可广泛满足消防、****、通讯、电力等市场需求。

驾驶室内部带冷暖空调、收音机，行车记录仪；

制动系统：双回路，气压制动，弹簧驻车制动，ABS防抱死刹车系统、电子制动力分配、车身电子稳定系统

紧急**示灯：制动系统气压低报**，发动机润滑系统低压报**，空滤器堵塞报**等。

电池：免维护蓄电池安装部位合理，更换方便。

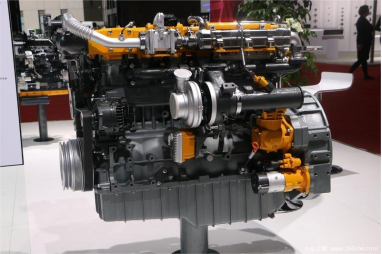

（柴油发动机）

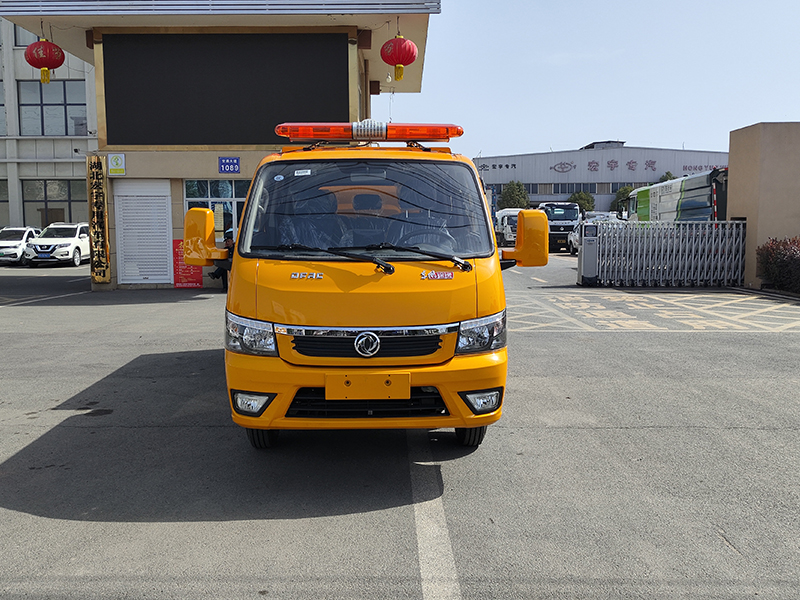

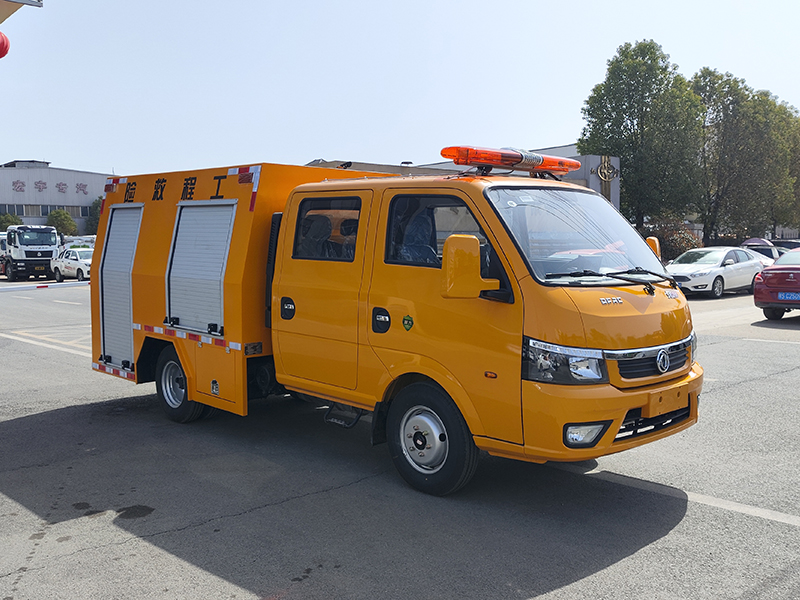

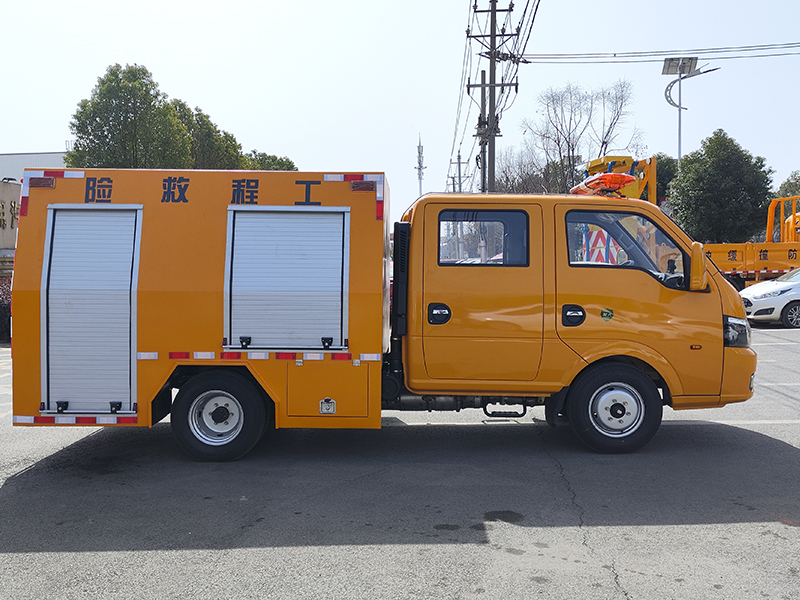

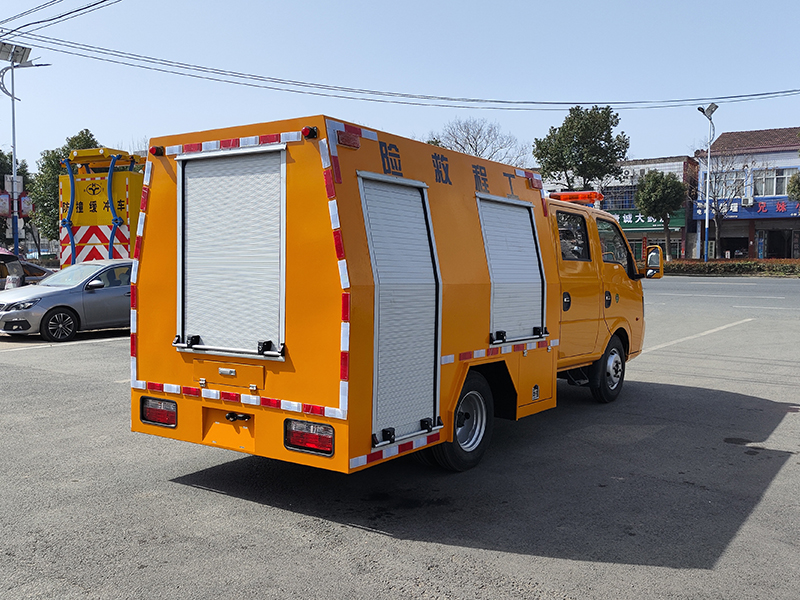

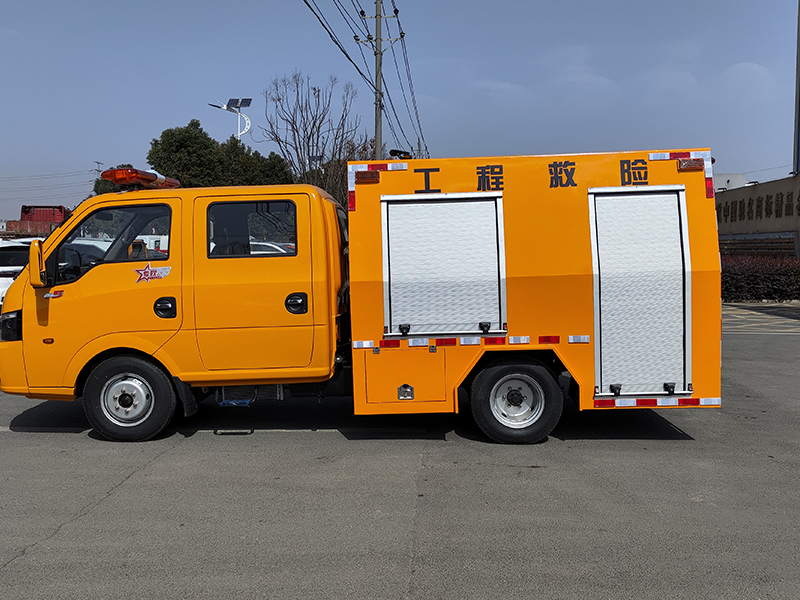

 1. 整车图片

（图片供参考）

2.整车公告

虹宇牌HYS5041XXHE6型救险车

3.整车主要参数

（1）整车主要参数

整车型号：HYS5041XXHE6型救险车 。

底盘型号：东风牌EQ1040D16DC，底盘带牵引、方向助力、参数满足**标准，做防锈处理。

车辆排放标准：国Ⅵ。  驱动方式：4X2 手动挡。

整车尺寸：5700*1920*2250。

发动机型号：Q23-95E60。

功率：70kw。

排量：2300ml。

总质量：4495kg。

整备质量：4170kg。

轴距：3000mm。

前悬/后悬：1181/1519mm。

接近角/离去角：21/17°。

准乘人数 2+3 人，原车自带冷暖空调。

**车速：110km/h，后轮驱动，带液压助力转向。

（2）移动排水车排水总流量:1000m³/h;扬程10m时,单台泵排水量≥500m³/h.

配套柴油发动机技术数

发电机组功率：50kw

排放标准:国二

发电机防护等级：IP22

吸气方式:增压中冷

缸  数:直列 4缸

排  量:4.21L

缸径×行程：108×115(mm)

压缩比:17.5：1

燃油消耗率：7.5L/h

**系统:智能型液晶**器

转 速:1500 r/min

冷却方式:闭式循环水冷却

油箱容积：发电机油箱容积在**排水量的工况下，能满足水泵满载运行8小时的油量。

三 .厢体结构及材质说明

1、车厢采用一体式全封闭车箱， 车箱有隔音功能，箱体钢骨架、内、外蒙皮， 外蒙皮采用 1.2mm 冷轧钢板。内夹吸音阻燃隔热棉， 内板为镀锌通孔板；内外板形腔内填充喷涂阻燃微孔型聚氨脂吸音、减振、隔离层材料。厢体防火、阻燃、防雨、 防尘、防锈、降噪、隔震，长期抗震结构，外层强度高， 外形平整美观，整车配重合理，工作运行噪音≤85dB。厢体设有进排风口，风口安装铝合金百叶窗，汽车运行及停放时厢体密闭，防止雨水及灰尘进入厢体。

2、整车长:5700mm，宽：1920mm，高：2250mm。

3、安装有严密的防漏电保护措施，明确各个系统**部分标识。

4、车载配有两只手提式干粉灭火器， 摆放于车上易拿取处；

5、驾驶室内安装360度影像。

6、机组室两侧设卷帘门，供机组散热。

7、车厢内部机组室、**面板上设有直流照明系统，机组室内布置有两盏交流防爆照 LED 照明灯。

8、车厢带有踏步，方便维修；后门卷帘门设计。

9、车辆有**工信部《车辆生产企业及产品公告》， 我公司承诺在交车时提供整车3c认证，交车时提供免征公告，我公司承诺整车可在采购地合法上牌。(不占用公务车指标)。

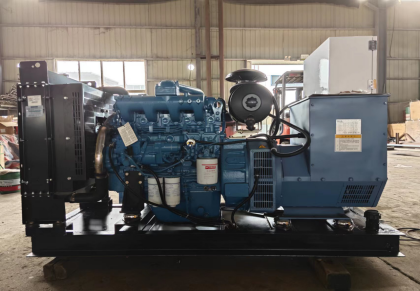

四．车载电源系统（柴油发电机组）

（图片仅供外形参考）

设备技术建议书

1、规格描述:

本柴油发电机组是作为特别重要负荷的应急电源，应满足的运行方式为：正常情况下，柴油发电机组应始终处于准备起动状态，在15 秒钟内具备带** 负荷的能力。机组与电力系统间应有防止并列运行的联锁装置；发电机油箱容积：在**排水量的工况下，可以连续工作8小时。

a)在规定环境条件下，当采用符合要求的燃油时，柴油发电机组能提供本规格要求的额定功率，每运转12 小时有1 小时10％的超载能力。

b)在任何负荷的稳定条件下，维持电压在0.5%，频率在0.25%额定值偏差范围内。

c)在空载到带负荷的暂态条件下，电压不低于80%，频率应不低于90%。底盘应带有内置式消振装置能吸收机组的震动。

d)柴油机应采用高速废气涡轮增压型、四冲程、闭式循环水冷却方式，柴油机应能快速起动和达到额定转速迅速带满负荷，柴油机采用直流电动机起动。

e)柴油机允许使用的燃油为：0#轻柴油，润滑油为CD 级。

f)闭式循环冷却水系统包括循环水泵，散热器，散热器支架，鼓风式风扇。

g)润滑系统包括润滑油冷却器，全流动润滑油过滤器，油位高度标尺。

h)同步发电机为水平卧式，防滴密封外壳和密封套筒轴承。

i)定子、转子绝缘采用H 级，发电机应能承受125°C 温升条件下连续运行，而不影响机组保证寿命。

j)发电机是三相四线、380V、50Hz、Y 型接线、4 极、单轴承永磁无刷自励系统、AVR自动电压调节器、旋转无刷，发电机可以承受10 秒内300%短路电流。

k)机组的起动方式采用直流电动机起动，起动设备包括起动电动机，蓄电池，充电器等，电池的容量应满足柴油发电机组起动要求及在蓄电池充满电后，断开充电电源后能连续起动柴油发电机组5 次。

i)排气系统应包括高效工业型废气消音器，挠性连管。

n)燃气系统是采用**的喷油**燃油系统，满足环保要求。

o)每台发电机组应提供一套**盘以满足机组起动,监视,调节和停机的所有要求.**盘应正面操作,外壳封闭. **盘包括紧急停机按钮。

2、系统配置：

1.空气系统涡轮增压器，中冷器，空气滤清器， 保护指示器等

2.启动系统电马达启动，蓄电池，蓄电池充电器

3.排气系统高效工业消音器， 绕性软连接管

4.冷却系统循环水泵，散热器，散热器支架，鼓风式风扇

5.燃油系统高压喷油泵，手油泵，输油泵，进回油输油软管线等

6.**系统配备电子仪表显示系统，各主要参数显示

7.润滑系统润滑油冷却器，全流动润滑油过滤器，油位高度标尺

8.减振方式内置式减震装置

9.交流发电机发电机是三相四线、400/230V、50Hz、Y 型接线、4 极、AVR 自动电压调节

器、旋转无刷，发电机可以承受10 秒内300%短路电流

10.保护系统高水温、低油压、超速自动报**停车等

五.车载排水系统（大流量便携式排水泵）

技术参数

1、移动排水车总流量 1000m³/h ，配大流量便携式变频潜水泵 2 台，单台潜水电泵500m³/h，扬程10m，功率22kw，永磁同步电机防护等级IP68。

2、单泵功率：22kW，重量：28kg，水泵机组重量能保证人力可方便搬运；

3、 规**流量扬程:排水量≥500m³/h，扬程不小于10m；

4、排水系统单个组件重量：小于50kg；可方便拆卸离车，靠人工运可离发电机组0-500m 以内正常工作。

5、泵体采用高强度不锈钢材质，叶轮一体成型(提供实物图片参考),防腐耐磨。配套干式变频电机，潜水深度:20m。

6、单泵带20m 潜水电缆，与泵一体的钢制电缆护套,电缆配航空接头使用IP67以上防水接头。

7、单泵配20m,水带共20m,排水软管，规格 DN200mm 聚氨酯排水软管(每根排水软管自锁三爪水带接合器，)水带接头口径、管路与水泵配套使用。

8、泵体装有提手,方便单人搬运；便携式潜水泵配不锈钢丝滤网，同时有足够的过流面积，带蝶形螺母快速安装，方便装拆清洗。

9、单泵配聚氨酯高强度浮圈，一体成型。满足泵工作时的浮力要求，具卡口吊环连接软性固定吊索；

10、水泵材质：叶轮一体成型。需采用不锈钢耐磨材质，表面进行耐磨硬质涂层处理，达到维氏硬度（HV）1000度以上。

11、每台水泵配有单独的**系统，**系统有可视化操作界面，实时监测运行参数，带有漏电、电流过载、缺相、过压、欠压、过频、欠频、电机过热等安全保护；可根据抢险场情况无级变 频调节水泵转速，以**出水量。

12、便携式潜水泵采用永磁同步电机，电机绝缘级：F，电机防护等级IP68， 电动机冷态绝缘电阻50MΏ ，电泵引出电缆长度15米。

技术特点

便携式潜水泵具有效率高，重量轻体积小，流量大，移动轻便等特点。配有水带和法兰快速接头，适用于排涝抢险、桥梁涵洞抽水、地下室车库排水等需要轻便移动的场合，特别适用于人工移动排灌或小型车载移动排涝。本产品具有过电压，过电流，缺相等自动保护功能，到水抽完后会在一分钟内自动停机，保护线圈永不烧毁。是一款智能型轴流泵。

一、泵机:

永磁同步电机轴流泵，是永磁同步电机系列泵的一种。这种高效轴流泵的叶轮和流道是由水利科学院专家设计，性能**。机组效率高达 60%。

泵具有过热、过流、过载自动保护，电机线圈永不烧坏。泵叶轮为不锈钢精密铸造，泵轴是不锈钢材质。机身，泵体有铝合金和不锈钢两种可选，出线头橡胶护套外加不锈钢弹簧防护，使用安全可靠。出水接口用 DN200mm 快速接口，带扣卡箍，方便拆卸外接水带。电缆线标配 20 米。

二、**系统：

永磁同步电机泵配有触摸屏显示的**柜，内有变频驱动器，具有频率，电压， 电流显示，有过热、过流、过载自动保护，无水自动停机的功能，能够通过手机3G，4G 网络，实现电脑和手机APP 的远程**，实现数据远程传送，远程**开机关机，远程**泵的运行转速等的操作。远程**的配置需要选购另加费用。

**柜有一拖二和一配可供选择，**柜防等级 IP23，插头和插用防水的三相四线制标配，保证用得安全，可靠，放心。用于固定式排水，如桥梁涵洞抽水、地下室车库等的场合，能自动值机，有水位到达一个设定的位置时自动启动系统， 开机排水，到水位降到泵进水口线时能自动待机或停机。

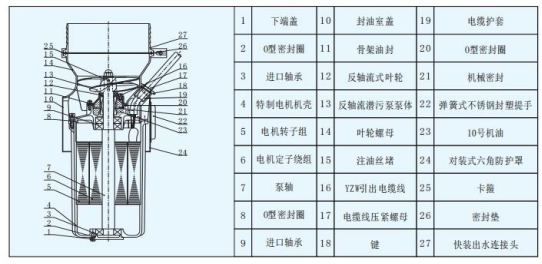

三，结构说明：

四，使用说明：

高速轴流泵是泵和变频驱动器两部分组成的，本节说明着重介绍是泵方面以及变频驱动器的简单操作，一般这样就能操作使用本产品了。专业人员需要对变频驱动器参数调整的，则要详细阅读变频驱动器（或称变频器）的使用说明书。变频驱动器一般出厂时调试好的，不需要另作调整，只要的操作面板上按开关键或启动，停止键即可，不要按其他键。电器柜内部线路不要轻易动，开机前检查柜里面所有的接线端子，在运输过程中有没有松动，逐一拧紧接线端子。如有需要调整的，也只能有专业变频器知识，且认真阅读变频变频驱动器说明书及本说明书后方可对变频驱动器的参数进行调整。要不，可能会使变频变频驱动器程序出现混乱而无法再用，或造成损坏。

同步电机轴流泵的三根电机线必须接在所配套的变频驱动器的输出端 U V W 三个端子上，不能直接接入电源 AC380V 上，否则会损坏电机线圈，造成泵报废的严重后果。AC380V 的电源接在变频驱动器的电源输入端 R S  T 上。

同步电机轴流泵配套变频驱动器后，具有过压、过流、过载、过热等自动保护功能，宽电压工作，转速保持同步。当抽水**泵进水口无水时，系统会自动检测判定进入保护程序，自动关机，避免无水冷却而造成电机损坏。

每个规格的泵都配对对应的变频驱动器，同一规格（流量、扬程和功率）的泵变频驱动器可以互换，不同规格的泵的不能用同一个变频驱动器，因为电机参数不一样，有的转速也不一样的，就不能互换了。如果换错了，会造成变频驱动器或泵的损坏。

轴流泵的流量、扬程和功率的关系和离心泵水力模型不一样，有较大的差别。低扬程使用的轴流泵在同样的变频变频驱动器输出频率下工作，扬程越低，流量越大时功率消耗越低，如果工作现场使用扬程比较低时，可以适当调高工作频率，以设定的**频率运行，以提高流量。但是扬程使用越高时，输入功率会越大，能达到低扬程时的3倍功率，当扬程高到一定程度时，输入功率会超过额定的**允许值时，变频变频驱动器会出现过电流保护，会停机，这时需要适当调低变频器工作频率，降低转速，适当减小功率，使工作电流在变频驱动器的允许范围内，这样就能使泵正常运行。但这需要在具有变频器专业知识的熟练员工的操作下完成。

五，使用须知：

1.泵用于排水，入水深度一般为 1-5 米。使用前，应检查电泵是否完好无损， 各连接处有无松动及渗、 漏油现象，电缆线等有无碰压划破等意外损伤，并用兆欧表测量电泵绝缘电阻，冷态时应≥50MΩ．热态≥2MΩ。

2.泵对电源电压要求是±15%，变频驱动器输出稳定，电压过低时，输入电流会增大，会到达保护电流的高置值使变频驱动器因保护而不工作，这时要改用手动工作状态，将泵转速调低一点，使工作电流减小，功率降低一些即可。

3.泵应单独配置相应的电闸或开关， 变频驱动器及泵外壳上接地端子要接上地线，电泵引出线中有黄绿相间的双色线为接地线，必须可靠接地。

4.电泵配带的电缆线长度不够需加接时，加接的电线线径必须大于原电线线径。接头处要用防水胶布密封好。

5.电泵正式使用前先接上变频驱动器电源，按启动键、运转是否正常，泵工作方向是逆时针，注意短时间转一下，检查电泵转向是否正确。电泵如转向不对，出水量会明示感觉小，调接变频驱动器输出到电泵的三根线的任意二根线即可。注意不要对电源输入到变频驱动器的三根线进行调换，对输入电源线的调换没有用的。

6.安装吊放电泵时，应在孔环处串绳进行，严禁提拉电缆线吊放电泵，但离水底应在 1 米以上，以防泥沙吸入，损坏机械密封和叶轮等部件。

7.用浮球吊放的电泵工作时，要特别注意水位下降情况，尤其是在井下工作时， 千万不能脱水运行，否则会烧坏电机和其它部件。也不能放到水底污泥中工作，造成散热不好而损坏泵电机。

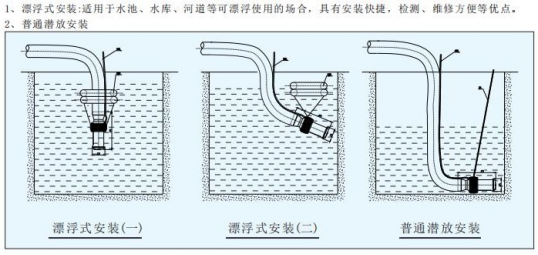

六，安装说明：

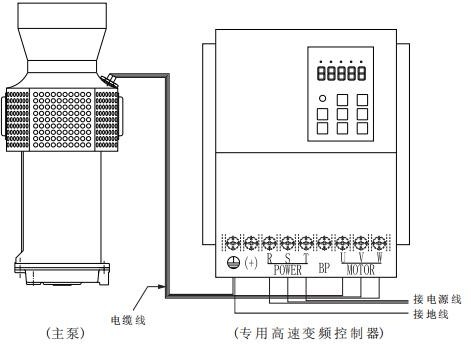

 七，泵接线示意图：

八，泵维护与保养：

1.电泵累计运行 3 0 0 0 小时后，必须更换易损件一次(如轴承、密封圈、机械密封，冷却润滑油等)，否则机件损坏后会造成更大的损失

2.电泵如长时间不用，则应清洗擦干，视表面漆皮脱落情况，放置通风干燥处妥善保管。

九、变频驱动器常见故障的诊断和操作对策：

接头

六.**系统

技术参数

1、**柜防护等级 IP54，每台**柜可**两台便携式水泵，两侧安装提手；

2、防护型底座，具有抗震功能，可移动安装位可固定在载体上；

3、**柜考虑与汽车快速分离使用，且能够户外防雨(防护等级 IP54以上，防护等级提供第三方**机构认证材料或测试报告原件扫描件。)，拆卸后，**柜和水泵能自动调速，使输出稳定，使用市电供电正常工作，有与水泵数量相等的额定输出接口（额定电压、电流与水泵匹配）；另外设有两组大功率输出接口。

4、水泵**系统集成于**柜内，**柜重量 ≤38kg，**柜具可视窗口界面，柜体底脚固定方式采用滑轨连接，采用 1.6×1.6cm 钢材轨道，螺丝固定。方便离车使用时拆卸，实现远距离工作（0-500m 以内）。

5、 **柜进线与出线为后进前出，保持足够的安全距离及避免混接。**柜防护等级为 IP45。

6、排水单元**系统采用科沃一流品牌的变频器全程**， 具多种电气安全规范认符合质量认证体系 IS09001 和 IS04001 等标准。

7、液晶显示屏**显示水泵运行电压、电流、转速及故障情况;**系统可对排渍泵实现软启动及软停机，运行中可调转速使用并具有精密的漏电保护装置。

8、**柜及水泵可使用柴油发电机或市电驱动两种模式。

9、水泵**系统有获著作权认可的**软件，不涉及影响第三方知识产权。

（图片供参考）

七.其他附属**

**、**号系统

整车设有驾驶室内控及底盘手动双电源总开关；**、**报器、标志灯、示廓灯等操控开关设在驾驶室内，**电路设计；

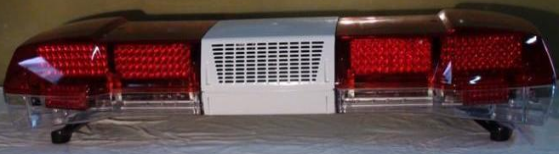

按照公安消防制式标准配备，车顶安装12V1.2米黄色嵌入式频闪**，带100W**报器。车内安装**报器，操作简洁，功率大。车身两侧下方安装4组安全侧标志灯，反光标识。

（长排**、供参考）

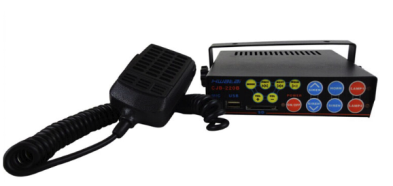

（喊话器、供参考）

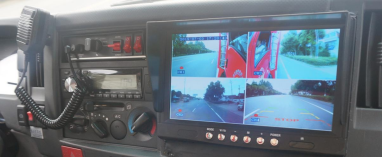

配备配置360度全景影像系统，（360度全景监控系统可通过车头、两侧及车尾摄像头检测周围环境状态，形成360度全景影像；配备7寸彩色显示屏。
